日産 ラフェスタ 社外ナビ取付事例

ナビ取付①

 ナビ取付①

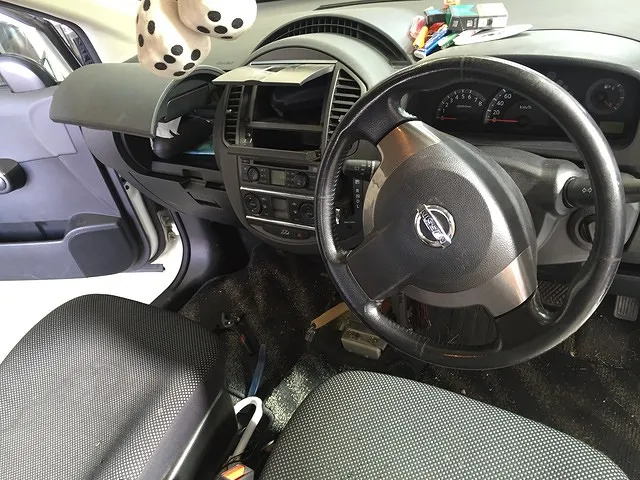

西脇市にお住いのO様より、日産ラフェスタへカロッツェリアのナビ(RZ200)取付依頼を頂きました
当店パイオニアの代理店なので当店でご購入の方がお得と言うことでナビ本体もこちらでご用意させて頂きました。いつものごとく、半分バラシかけで写真を撮るてことを思い出しますので、一部バラシてしまってます笑

ナビ取付②

 ナビ取付②

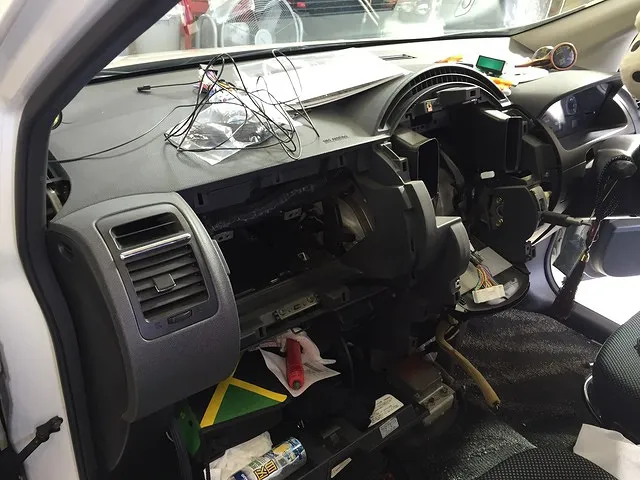

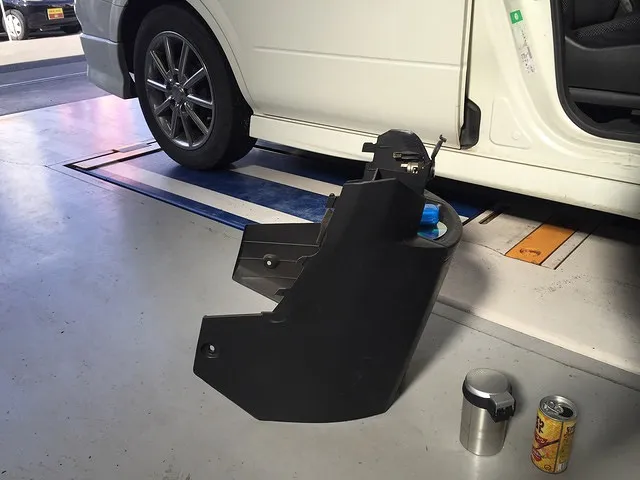

ラフェスタはオーディオパネル外すのに、その下のパネルから外す必要があります。

ナビ取付③

 ナビ取付③

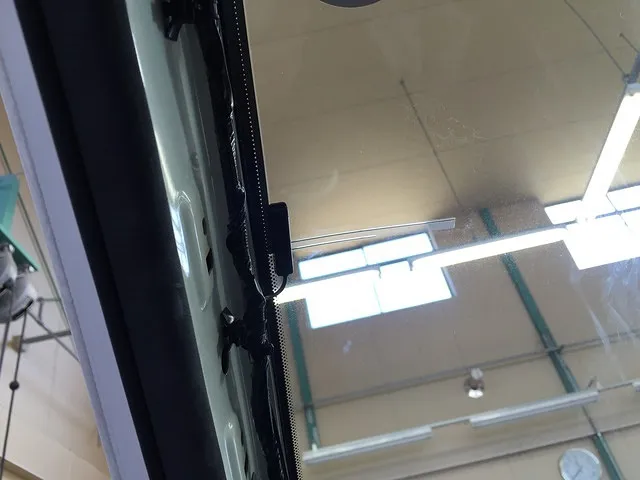

RZ200はワンセグTVなのでアンテナの貼り付けも1枚だけで簡単。GPSもダッシュボードに貼り付けて配線を綺麗に這わせていきます

ナビ取付③

 ナビ取付③

配線を綺麗に中に通していきます

ナビ取付④

 ナビ取付④

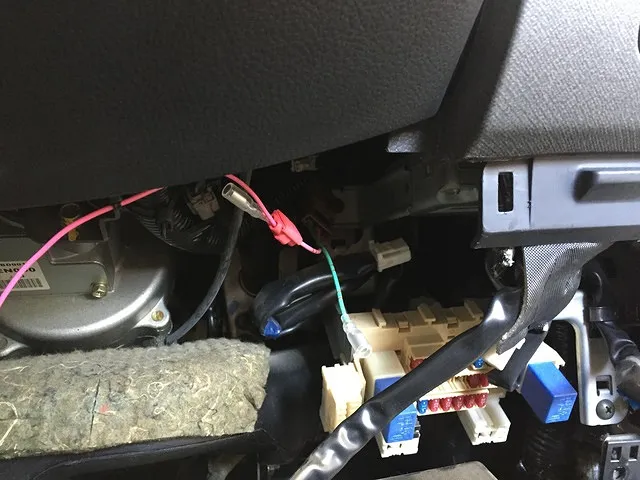

車速信号は運転席足元付近のカプラーから取れるようになっております。結構狭くやり難い場所です

ナビ取付⑤

 ナビ取付⑤

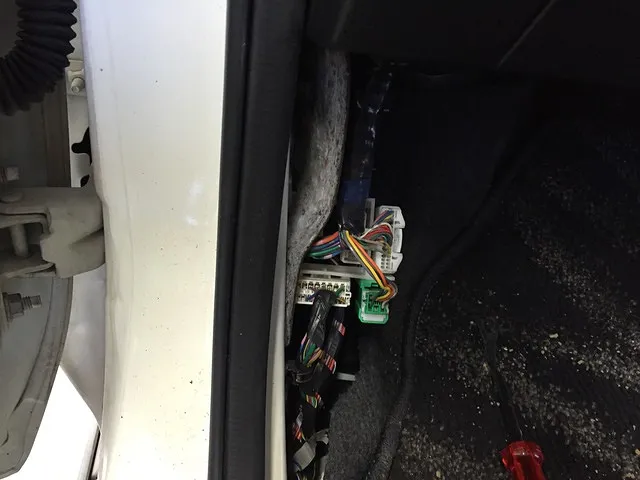

バック信号は助手席足元から取りましたよ。

ナビ取付⑥

 ナビ取付⑥

ラフェスタは黄/緑がバック信号です。
写真撮り忘れてますが、実はipone接続用のハーネスをオプション追加で取付させて頂きました。
走行中にTVも見れるように加工し、モニターで接続状況のチェックして完了です
そして完成後の写真撮り忘れてました笑
